Wie konfiguriert man RSTP auf einem 16-Port-GPON-OLT?

Als Lieferant von GPON-OLTs mit mehr als 16 Ports weiß ich, wie wichtig die Konfiguration des Rapid Spanning Tree Protocol (RSTP) auf diesen Geräten ist. RSTP ist eine wesentliche Weiterentwicklung des ursprünglichen Spanning Tree Protocol (STP), das für eine schnellere Netzwerkkonvergenz und die Vermeidung von Netzwerkschleifen in Ethernet-Netzwerken entwickelt wurde. In diesem Blog führe ich Sie durch den Prozess der RSTP-Konfiguration auf einem 16-Port-GPON-OLT.

RSTP verstehen

Bevor Sie in den Konfigurationsprozess eintauchen, ist es wichtig zu verstehen, was RSTP ist und warum es wichtig ist. RSTP (IEEE 802.1w) ist eine Verbesserung gegenüber dem klassischen Spanning Tree Protocol (STP – IEEE 802.1D). STP ist ein Netzwerkprotokoll, das eine schleifenfreie logische Topologie für Ethernet-Netzwerke gewährleistet. Allerdings weist STP relativ langsame Konvergenzzeiten auf, was bei einem Verbindungsausfall zu erheblichen Netzwerkunterbrechungen führen kann.

RSTP behebt diese Probleme durch die Einführung neuer Portzustände und -rollen und ist in der Lage, Änderungen der Netzwerktopologie viel schneller zu erkennen. In vielen Fällen kann eine Konvergenz von weniger als einer Sekunde erreicht werden, was für moderne Netzwerke, in denen Ausfallzeiten zu erheblichen Verlusten führen können, von entscheidender Bedeutung ist.

Voraussetzungen

1. Kenntnisse grundlegender Netzwerkkonzepte: Sie sollten über grundlegende Kenntnisse von Ethernet-Netzwerken, Spanning Tree-Protokollen und VLANs verfügen.
2. Zugriff auf das 16-Port-GPON-OLT: Dies kann je nach Konfiguration über einen Konsolenport, Telnet oder SSH erfolgen.
3. OLT mit RSTP-Unterstützung: Stellen Sie sicher, dass Ihr 16-Port-GPON-OLT RSTP unterstützt. Bei den meisten modernen OLTs ist dies der Fall, aber es ist immer am besten, die Gerätedokumentation zu überprüfen.

Konfigurationsschritte

Schritt 1: Zugriff auf die Befehlszeilenschnittstelle (CLI) des OLT

Zuerst müssen Sie auf die CLI des 16-Port GPON OLT zugreifen. Wenn Sie eine Konsolenverbindung verwenden, verbinden Sie Ihren Computer über ein Konsolenkabel mit dem Konsolenport des OLT. Öffnen Sie dann einen Terminalemulator (z. B. PuTTY) und konfigurieren Sie ihn mit den entsprechenden seriellen Einstellungen (normalerweise 9600 Baudrate, 8 Datenbits, keine Parität, 1 Stoppbit und keine Flusskontrolle).

Wenn Sie Telnet oder SSH verwenden, stellen Sie sicher, dass auf dem OLT der Telnet- oder SSH-Dienst aktiviert ist. Geben Sie zur Anmeldung die IP-Adresse des OLT sowie Ihren Benutzernamen und Ihr Passwort ein.

Schritt 2: RSTP global aktivieren

Sobald Sie bei der CLI angemeldet sind, müssen Sie RSTP global auf dem OLT aktivieren. Der genaue Befehl kann je nach Betriebssystem des OLT variieren. Hier ist ein häufiges Beispiel:

Aktivieren Sie die Konfiguration von Terminal Spanning – Tree Mode Rapid – Pvt

DeraktivierenMit dem Befehl wechseln Sie in den privilegierten EXEC-Modus, in dem Sie Verwaltungsaufgaben ausführen können. DerTerminal konfigurierenMit dem Befehl können Sie in den globalen Konfigurationsmodus wechseln. DerSpanning - Tree-Modus schnell - pvtDer Befehl aktiviert RSTP auf dem OLT.

Schritt 3: Konfigurieren Sie RSTP für Ports

Nachdem Sie RSTP global aktiviert haben, sollten Sie es bei Bedarf auf einzelnen Ports konfigurieren. Sie können die Portpriorität, die Kosten und andere Parameter festlegen. So konfigurieren Sie beispielsweise den Port Ethernet 0/1:

Schnittstelle Ethernet 0/1 Spanning – Tree PortFast Spanning – Tree BPDU – Guard aktivieren

DerSpanning - Tree PortfastDer Befehl wird verwendet, um den Port sofort nach dem Verbindungsaufbau in den Weiterleitungsstatus zu versetzen, was für Endgeräte-Ports nützlich ist. DerSpanning-Tree Bpdu – Guard aktivierenDer Befehl aktiviert den BPDU-Schutz für den Port. Der BPDU-Schutz schützt das Netzwerk vor nicht autorisierten Geräten, die möglicherweise BPDUs senden und die Spanning-Tree-Topologie stören.

Sie können diese Schritte für alle Ports des 16-Port-GPON-OLT wiederholen.

Schritt 4: Überprüfen Sie die Konfiguration

Nach der Konfiguration von RSTP ist es wichtig, die Konfiguration zu überprüfen, um sicherzustellen, dass sie ordnungsgemäß funktioniert. Sie können die folgenden Befehle verwenden:

Spanning-Tree anzeigen

Dieser Befehl zeigt die aktuelle Spanning-Tree-Topologie an, einschließlich der Root-Bridge, Port-Rollen und Zuständen. Sie können überprüfen, ob sich alle Ports im erwarteten Zustand befinden (z. B. Weiterleitung oder Blockierung).

Spanning-Tree-Schnittstelle Ethernet 0/1 anzeigen

Dieser Befehl zeigt die Spanning-Tree-Informationen für einen bestimmten Port an, z. B. seine Priorität, Kosten und Rolle.

Überlegungen zu unterschiedlichen Portkonfigurationen

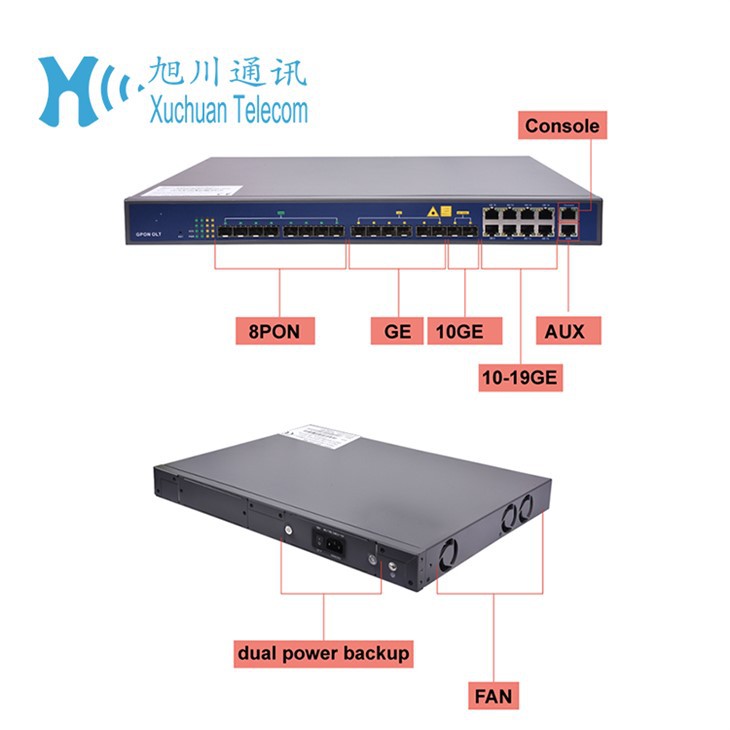

Zusätzlich zu unserem 16-Port GPON OLT bieten wir auch an8Port GPON OLT,1Port GPON OLT, Und4Port GPON OLT. Der RSTP-Konfigurationsprozess für diese Geräte ähnelt dem des 16-Port-OLT, Sie müssen jedoch möglicherweise die Portnummern entsprechend anpassen.

Beim Umgang mit unterschiedlichen Portzahlen sollten Sie auch die Netzwerktopologie und die Rolle jedes Ports berücksichtigen. Beispielsweise gibt es in einem kleineren Netzwerk mit einem 1-Port- oder 4-Port-GPON-OLT möglicherweise nicht so viele komplexe Spanning-Tree-Szenarien wie in einem größeren Netzwerk mit einem 16-Port-OLT. Die Grundprinzipien der RSTP-Konfiguration bleiben jedoch dieselben.

Fehlerbehebung bei der RSTP-Konfiguration

Selbst nach einer sorgfältigen Konfiguration können Probleme mit RSTP auf Ihrem 16-Port-GPON-OLT auftreten. Hier sind einige häufige Probleme und Lösungen:

1. Ports stecken im Blockierungszustand fest

• Mögliche Ursache: Falsche Portprioritäts- oder Kosteneinstellungen oder ein Problem mit dem BPDU-Austausch.
• Lösung: Überprüfen Sie die Portpriorität und die Kosteneinstellungen mithilfe vonSpanning-Tree-Schnittstelle anzeigenBefehl. Passen Sie sie bei Bedarf an. Stellen Sie außerdem sicher, dass keine Probleme auf der physikalischen Ebene vorliegen, die den BPDU-Austausch beeinträchtigen könnten, wie etwa ein fehlerhaftes Kabel oder ein falsch konfigurierter Switch.

2. Langsame Konvergenz

• Mögliche Ursache: Falsche RSTP-Timer oder eine große Anzahl von Geräten im Netzwerk.
• Lösung: Überprüfen Sie die RSTP-Timer (z. B. Hallo-Zeit, Weiterleitungsverzögerung und maximales Alter) und passen Sie sie entsprechend Ihren Netzwerkanforderungen an. Sie können auch die Netzwerktopologie optimieren, um die Anzahl der an der Spanning-Tree-Berechnung beteiligten Geräte zu reduzieren.

Abschluss

Die Konfiguration von RSTP auf einem 16-Port-GPON-OLT ist ein entscheidender Schritt zur Gewährleistung eines stabilen und schleifenfreien Ethernet-Netzwerks. Indem Sie die in diesem Blog beschriebenen Schritte befolgen, können Sie RSTP global aktivieren, es auf einzelnen Ports konfigurieren und die Konfiguration überprüfen. Denken Sie daran, die spezifischen Anforderungen Ihres Netzwerks zu berücksichtigen und eventuell auftretende Probleme zu beheben.

Wenn Sie daran interessiert sind, unser 16+ Port GPON OLT oder andere verwandte Produkte wie zu kaufen8Port GPON OLT,1Port GPON OLT, Und4Port GPON OLTWir heißen Sie herzlich willkommen, uns für Beschaffungsgespräche zu kontaktieren. Wir verfügen über ein Expertenteam, das Sie bei Ihren Netzwerkanforderungen unterstützt.

Referenzen

• IEEE 802.1w-Standard für lokale und großstädtische Netzwerke: Schnelle Rekonfiguration von Spanning Trees
• Gerätedokumentation des 16-Port GPON OLT
• Netzwerklehrbücher zu Ethernet und Spanning Tree-Protokollen
